Индикаторы перепада давления (ИПД)
Индикатор перепада давления ИПД – устройство, предназначенное для наблюдения за характером изменения перепада давления, что определяет степень загрязнения газового фильтра в процессе эксплуатации. ИПД допускаются к применению для контроля за перепадом давления на фильтрах согласно правилам метрологии ПР 50.2.019 – 2006.
Для определения степени загрязнения фильтрующего элемента не требуется точная количественная оценка, поэтому индикатор не является средством измерения. Устройство позволяет отследить величину перепада давления, которая не должна превышать 5 кПа на фильтрах обеспечивающих степень фильтрации не менее 99,5% частиц имеющих размеры 0,07 мм и 10 кПа на фильтрах обеспечивающих степень фильтрации не менее 99,5% частиц имеющих размеры 0,005 мм.

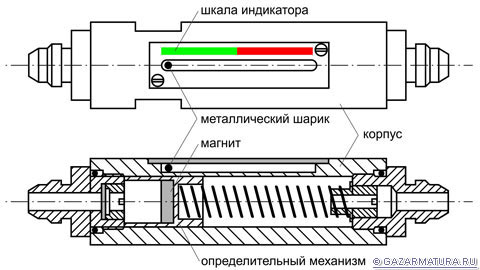

Шкала показаний индикатора ИПД состоит из двух сегментов – зелёного и красного. Нахождение указывающего элемента (металлический шарик) индикатора в зелёном сегменте свидетельствует о перепаде давления в допустимых пределах (5 кПа для ИПД-5 и 10 кПа для ИПД-10). Нахождение шарика в красном сегменте указывает на превышение перепада давления, и наступлении предельно-допустимой степени засорения фильтрующего элемента. В этом случае необходимо произвести очистку или замену фильтрующего элемента газового фильтра.
Компания "Регионгаз" производит индикаторы перепада давления двух модификаций: ИПД-5 и ИПД-10.
Технические характеристики ИПД:
- максимальное рабочее давление – 1,6 МПа
- максимально допустимое значение разности давления на входе и выходе индикатора, не приводящее к выходу его из строя – 1,6 МПа
- точность индикации точки раздела сегментов, в соответсвии перепаду давления на фильтрующем элементе 5 кПа или 10 кПа ±10%
- диапазон температуры рабочей среды от –40°С до +70°С
- диапазон температуры окружающей среды от –40°С до +70°С
- вес менее 0,5 кг
