Клапаны предохранительно-запорные электромагнитные

Клапаны предохранительные запорные электромагнитные ПЗЭК КПЗЭ

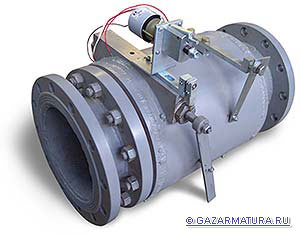

клапан предохранительный запорный КПЗЭ-200

Предохранительные запорные электромагнитные клапаны (ПЗЭК) предназначены для прекращения подачи газа при отключении электрического сигнала. Клапан предохранительно-запорный электромагнитный может использоваться в качестве исполнительного механизма в системах автоматики безопасности, прекращающих подачу газа при выходе любого из контролируемых параметров на заданные пределы (температуры, загазованности, давления и т.п.).

Выпускаются в обычном и по специальному заказу во взрывобезопасном исполнении. Имеется возможность отнесения электропровода на значительное расстояние от самого клапана, что позволяет применять его при низких температурах до –60°С.

Клапан газовый предохранительно-запорный электромагнитный (ПЗЭК) конструктивно отличается тем, что он прямоточный и полнопроходной (диаметр седла клапана равен условному диаметру), что обеспечивает минимальные потери давления на клапане. Взведение клапана осуществляется вручную.

Клапаны ПЗЭК изготавливаются на условное давление PN – 1,6 МПа условным проходом DN – 25, 32, 40, 50, 80, 100, 150, 200, 250, 300 мм (по спецзаказу до 800 мм).

Климатическое исполнение – УХЛ2, с температурой окружающей среды от –45°С до +40°С, по специальному заказу от –60°С до +40°С.

Время срабатывания менее 1 секунды.

Напряжение питания переменного тока частотой 50 Гц – 220 В. Возможно изготовление клапанов с электромагнитом постоянного тока – 24 В.

Тип присоединения фланцевый по ГОСТ 12820 – 80.

Герметичность затвора класса А.

Рабочее давление – 1,2 МПа (12 кгс/см2).

Пропускаемая среда – природный газ по ГОСТ 5542-87.

Температура рабочей среды до 100°С. По желанию заказчика возможно исполнение клапанов газовых запорных с температурным режимом работы до 120°С.

Материал корпуса клапана – сталь 20, алюминиевый сплав, по специальному заказу – сталь 09Г2С.

По специальному заказу седло клапана может быть изготовлено из нержавеющей стали.

Наружное покрытие ПЗЭК по ГОСТ 4666, по спецзаказу порошковое полимерное покрытие любого цвета.
